摘要：吉林油田新民采油廠屬低滲透油田，長期注水開發，對注入水質的要求高。新民采油廠現運行的含油污水處理工藝流程為：自然沉降除油—斜板除油—壓力過濾—注水。其中壓力過濾，采用的是石英砂過濾罐，生產過程中使用結果表明，處理后的含油污水含油、懸浮物等各項指標，遠遠達不到低滲透油田的國家標準。為了保證老油田開發后期的高產、穩產，科技人員通過纖維球污水處理技術的研究與應用，為油田污水處理找到了經濟適用的好方法。應用結果表明，該技術適應性強，并取得了較好的增產效果。
吉林油田新民采油廠屬低滲透油田，長期注水開發，對注入水質的要求高。新民采油廠現運行的含油污水處理工藝流程為：自然沉降除油—斜板除油——壓力過濾—注水。其中壓力過濾，采用的是石英砂過濾罐，生產過程中使用結果表明，處理后的含油污水含油、懸浮物等各項指標，遠遠達不到低滲透油田的國家標準。
1 纖維球過濾技術
1.1 結構特點

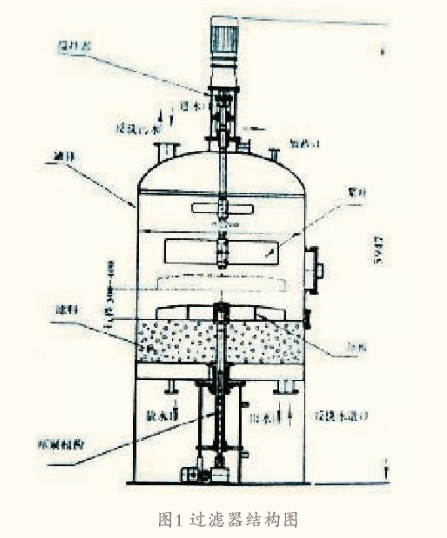

過濾器結構由四部分組成：壓緊機構、罐體、攪拌器、濾:（見圖1）。
1.2 性能參數
纖維球過濾器性能參數包括裝置指標，運行指標和質量指標三個部分（見表1、表2、表3）。
表1裝置指標
| 罐體直徑 | 2200mm | 工作壓力 | ＜0.6MPa |
| 單罐重量 | 5000kg | 充水重量 | 15000kg |
| 壓緊電機功率 | 1.1KW | 壓緊電機轉速 | 1450r/m |
| 攪拌電機功率 | 11KW | 攪拌電機轉速 | 1450r/m |
| 外型（長*寬*高） | 5947mm*2400mm*2400mm | ||
表2 運行指標
| 較大處理量 | 100m3/h | 過濾阻力 | 0.1-0.4MPa |
| 濾速 | 2025m/h | 反沖洗強度 | 7-9L/m2·2 |
| 反洗間隔時間 | 24h | 每次反洗時間 | 1520min |
| 清洗劑洗間隔時間 | 3月 | 清洗劑反洗時間 | 浸15min，洗30min |
表3 質量指標
| 指標 | 進水水質 | 出水水質 |
| 懸浮物含量 | ＜20mg/l | ＜2mg/l |
| 含油量 | ＜20mg/l | ＜6mg/l |
| 粒徑中值 | -- | ＜20微米 |
1.3 技術原理

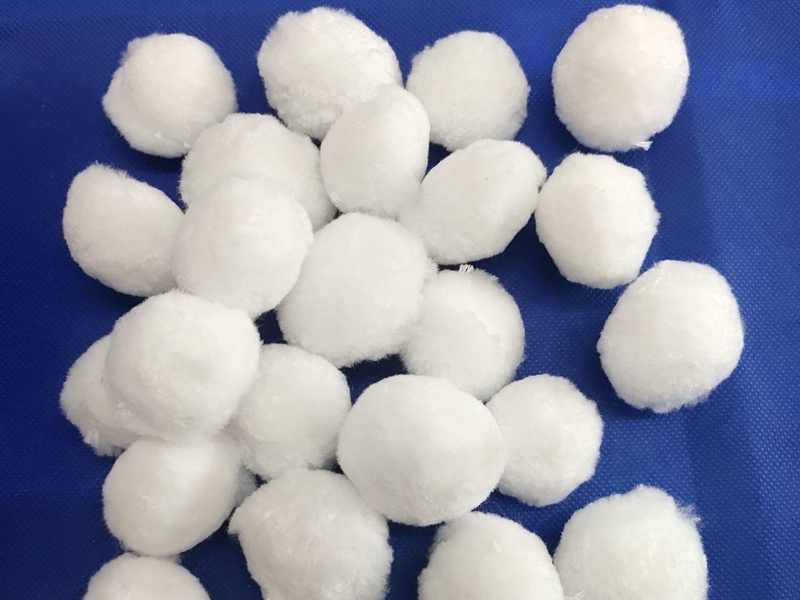

纖維球?yàn)V料具備易反洗、再生能力強、過濾精度高、抗油污染等優點，適合于油田污水過濾使用。過濾時，水流自上而下，通過纖維球?yàn)V料，依靠直接攔截、慣性攔截、表面吸附等機理除去水中的機械雜質和油類。由于采用了纖維球?yàn)V料，它的納污量要比要比石英砂等濾料納污量大，過濾阻力要小。當濾料污染到一定程度，即超過濾料納污量20kg/m3時，過濾器就要進行反沖洗，反沖洗時，水流自下而上逆向流經過纖維球?yàn)V料，反沖洗過程中攪拌器槳葉不斷旋轉，使濾料上下運動，不斷翻滾。其原理類似洗衣機，待反沖洗完畢，設備進入過濾狀態，進入下一個工作周期。
1.4 污水處理工藝
為了改善污水處理系統的現狀，研究應用了KHGL新型改性纖維球過濾技術。該項技術主要用于注水開發油田含油污水的精細過濾，過濾器所用改性纖維球?yàn)V料是由經過新的化學配方合成的特種纖維絲制成，纖維球?yàn)橛H水型，不易粘油，便于反洗再生，過濾精度高，非常適合油田含油污水的深度處理。
我們把原來的污水處理工藝中的壓力過濾部分改為雙層過濾，即一層石英砂過濾，二層為纖維球過濾。具體流程為經過石英砂過濾罐處理后的污水不直接去注水，而是先到二次緩沖罐，然后用二次加壓泵輸二次緩沖罐的水，經過KHGL新型改性纖維球過濾器二次過濾后再進入注水系統。
2 應用效果
改造完成后，污水處理能力明顯提升，污水處理指標明顯改善，通過改造前后水質指標的化驗結果對比表明，含油污水經過纖維球過濾后，其含油指標E經完全達到≤l0mg/L的國家標準，懸浮物含量也E經基本達到≤2ng/的國家標準（見表4）。
表4 改造前后污水處理指標對比
| 時間 | 含油(mg/l) | 懸浮物(mg/l) | ||
| 入口 | 出口 | 入口 | 出口 | |
| 改造前 | 14.90 | 2.63 | 40.00 | 4.00 |
| 106.00 | 4.90 | 128.00 | 6.00 | |
| 15.24 | 2.42 | 43.00 | 3.00 | |
| 改造后 | 16.12 | 0.61 | 31.00 | 2.00 |
| 23.83 | 0.06 | 47.00 | 1.00 | |
| 12.20 | 0.69 | 57.00 | 1.00 | |
| 13.58 | 0.52 | 49.00 | 2.00 | |
| 9.34 | 0.05 | 33.00 | 2.00 | |
| 15.02 | 0.03 | 39.00 | 2.00 | |
| 13.48 | 0.73 | 24.00 | 1.00 | |
| 11.43 | 1.46 | 27.00 | 2.00 | |
3 結論
纖維球污水處理技術運行后，要想達到理想的污水處理效果還要注意以下幾個方面問題：
（1）項目運行后，須按期對過濾器進行反沖洗作業，嚴格執行反沖洗操作規程。
（2）項目運行后，須按期對一次緩沖罐、二次緩沖罐、反沖罐進行排污。
（3）KHGL新型改性纖維球過濾器運行過程中，排油閥每4小時打開四分鐘排油。
（4）過濾器每運行三個月需要加藥反洗，將清洗劑從罐頂加藥口加入罐體內（清洗劑可以使用金屬清洗劑或洗衣粉1Kg），關閉所有閥門，攪拌15分鐘，進入常規反洗。
